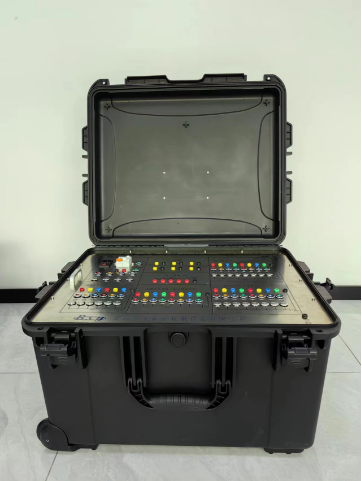

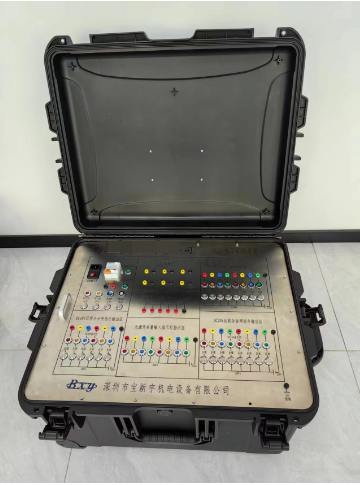

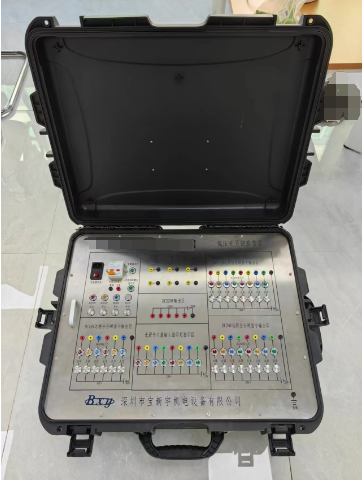

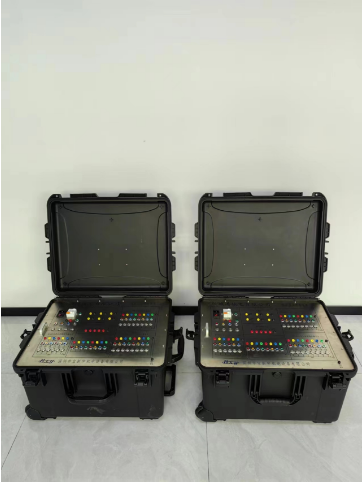

LVST低压开关试验箱

LVST低压开关试验箱由DC220V直流电源模块、DC48V直流电源模块、DC24V电源直流模块、交流电源供电模块、电源控制模块，时间控制模块、电压调节模块等组成；由控制模块控制直流DC220V、DC48V、DC24V、AC 0-260V、DC36V的输出，时间控制模块控制时间输出；将各低压开关电器的反馈信号，故障信号接收回来，通过指示模块将低压开关性能、故障等显示出来；各输出模块的输出电压，通过控制模块控制其分闸与合闸，保证设备输出的安全；时间控制模块，对其需要进行时间控制的低压开关元器件，实行时间控制，以保证在检修设备时满足其测试功能；显示模块由电压表，电流表，指示灯等组成。

二、LVST低压开关试验箱功能特点
LVST低压开关试验箱包含箱体、电源线、220VDC电源模块、 48VDC电源模块、24VDC 电源模块、时间继电器、指示灯、按钮、散热装置、接线线组、测试导线等主要部件。采用模块化、便携式设计。功能特点如下：
1）LVST低压开关试验箱可在开关功能试验时独立于配电盘单独进行开关功能试验；可接入试验装置模拟DCS分合闸指令使开关真实动作。
2）LVST低压开关试验箱可真实接收低压配电开关分合闸信号及故障信号并通过指示灯或蜂鸣器 直观反馈；装置通过在低压开关上安装二次端子排整体插拔接入，实现开关与试验装置电气连接快速、高效、零失误。
3）在试验箱侧拟使用快速测试导线快速插拔，按不同低压开关型号需要实现装置与开关内部接线之间的连接，减少试验装置接入不同型号低压开关接线时的变更工作，提高试验效率。
4）针对不同厂家及类型的低压开关，可通过更换对应厂家的二次端子排及按不同开关型号更改试验箱侧接线，从而满足不同类型低压开关的功能试验需求。
5)LVST低压开关试验箱提供多路交直流电压等级，对不同的电压等级的低压开关电器元件进行测试；LVST低压开关试验箱可以同时实行多路测试，只要按照要求正确接线，可以提高测式效率。
6)LVST低压开关试验箱除对好的元器件提供指示外，还能对质量不正常的元器件提供报警功能，有利于用户对低压开关电器元器件好坏的正确识别；
7）LVST低压开关试验箱对有需要用时间进行控制的低压开关电器元器件，可以单个设定时调整，便于用户在维修检测中更为方便实用；
8）LVST低压开关试验箱接线提供插头插座式的拨插，使用起来方便快捷，工作效率高；各电源模块均采用过流过载和短路保护，从而可延长设备的使用寿命，保证操作人员安全；
9）线组及通用测试导线配备大小合适的线包，以便线组和测试导线能全部装入，便于现场试验时携带。

10）LVST低压开关试验箱便携式模块化设计，参考行李箱结构设计车轮和拉杆，方便移动。
