1、BXY-RCT型继电器综合测试及修复装置简介
BXY-RCT型继电器综合测试及修复装置主要实现三大功能：继电器校验、继电器触点去氧化处理和专用响应时间测量。继电器综合测试及修复装置包括继电器连接模块、程控电源模块、继电器校验测试模块、继电器触点去氧化处理模块、专用响应时间测量模块和上位机电脑。通过伏安法测量继电器线圈电阻。通过选择直流法或脉冲法测试继电器的吸合电压、保持电压和释放电压。
2、BXY-RCT型继电器综合测试及修复装置功能特点
1）继电器综合测试及修复装置适用于标准电磁继电器(中间继电器、延时继电器、电压监视继电器、接触器)、温度/压力继电器(输入电流4-20mA/24VDC,输出触点闭合)校验。能测试常开、常闭、延时、转换型电磁继电器的线圈电阻、额定电流、接触电阻、吸合电压、释放电压、吸合时间、释放时间、吸合回跳时间、释放回跳时间、动作延时时间、复位延时时间。继电器校验完成后，根据校验结果直接选择是否对继电器常开、常闭触点一键微电弧去氧化处理。
2）继电器综合测试及修复装置一次可以测试一只4组常开，4组常闭的继电器、4组转换或延时继电器(2延时+2瞬态)，有快检和精测两种测试方法，快检采用直流测试法，精测采用脉冲测试法。
3）线圈电阻的测试具有温度自动补偿功能，抗干扰能力强。在输出短路或过载时,校验台自动切断输出的保护功能。
4）人机界面友善，操作简单直观；能够直接生成测试报告。带通信接口，可连接PC机，通过上位机软件可将测试结果送 PC机显示、储存、统计、打印，也可通过PC机进行参数设置。
5）对每个继电器进行编码（条形码），能用自动扫描进行设备识别和测试及数据统计。能直接生成台山核电继电器测试报告（excel格式），报告里包含继电器的编码、继电器各种参数的检测数据、合格判定。

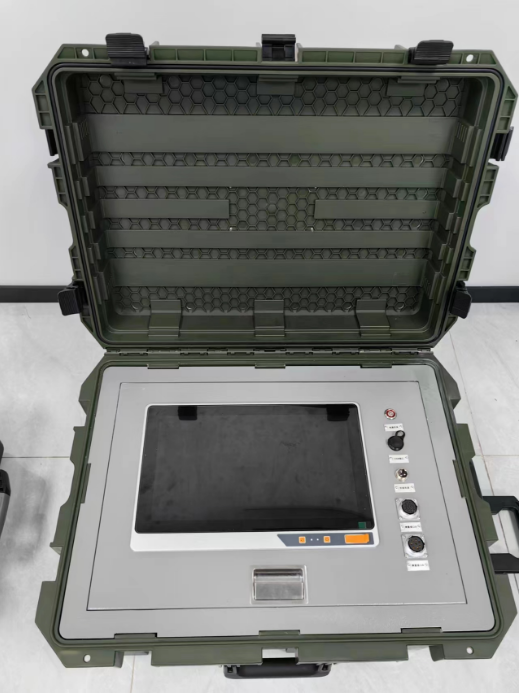

6）继电器综合测试及修复装置具有便携移动性，在实验室时可以将测试平台拿出来放到桌子上，需要远距离移动的时候可以放到类似行李箱里进行安全平稳的移动。。
7)继电器综合测试及修复装置集成专用响应时间测量功能，响应时间精度≤0.1ms,能作为计量工器具使用、检定。装置具有触点电阻、线圈电压测试仪表等检定和校正功能。
8)测控软件根据客户要求定制、代码开源、功能丰富。全自动测试软件，数据自动保存、查询、显示、打印等。
9)继电器综合测试及修复装置自身可以完成录波器、继电器测试、时间测试、电源输出一体机功能。提供具有资质的第三方机构出具的产品性能测试报告，保证继电器校验测试的准确性、持续性。
3、BXY-RCT型继电器综合测试及修复装置的测试工装
BXY-RCT型继电器综合测试及修复装置的继电器连接模块作为继电器的测试工装，包含继电器底座接口模块、继电器底座连接线、无底座式继电器连接线、其他连接件如鳄鱼夹等。

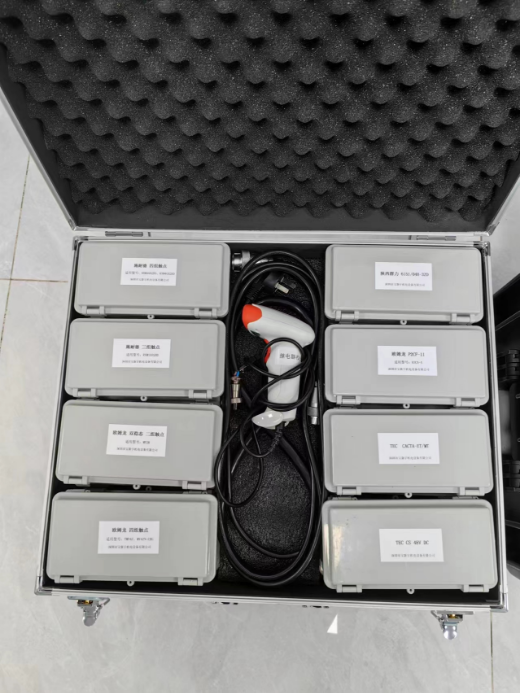

继电器底座接口模块（测试工装）根据客户提供的模型定制，模块上标注有触点编号，与测试仪显示及测试报告中触点保持一致，继电器底座接口模块插接部分易损件的更换方便快捷。

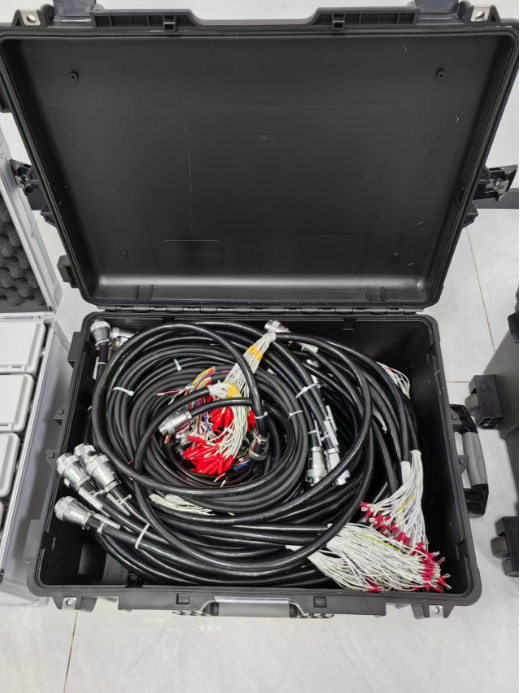

考虑继电器底座接口模块不可用的情况，另外配置继电器底座连接线，用于与继电器原底座进行校验使用；线阻＜0.1Ω，可连接不少于4副触点，每根线带与底座配套线鼻子，每根线有标识及颜色区分，每组线标明适用于哪种继电器。
针对自带底座的继电器和西门子一体式无底座，非插拔式继电器，无需接口模块，我司配置与底座或继电器连接的相关连接线，线阻＜0.1Ω，不少于4副触点，带与底座配套线鼻子，每根线做功能标识及颜色标识，以区分电源及不同触点，防止单一接口故障造成无法校验，相关接线接口冗余配置。
其他连接件如鳄鱼夹等用于继电器与校验台之间连接。
