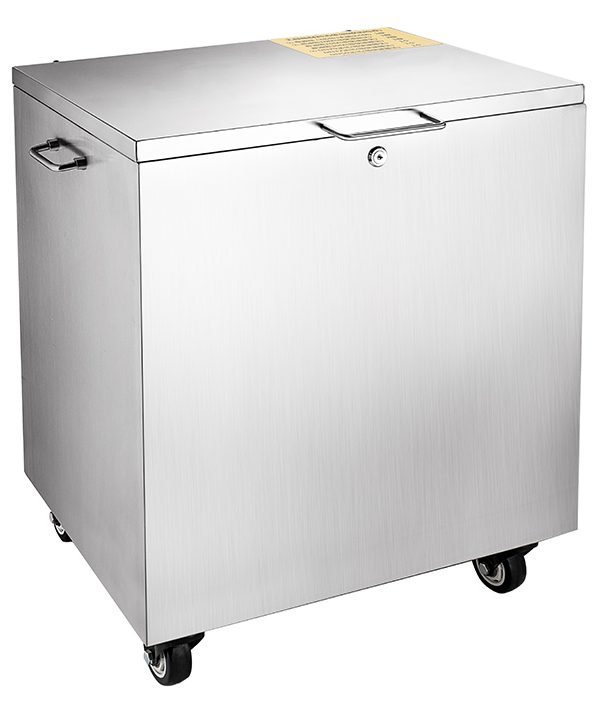

变压器智能带电补油装置

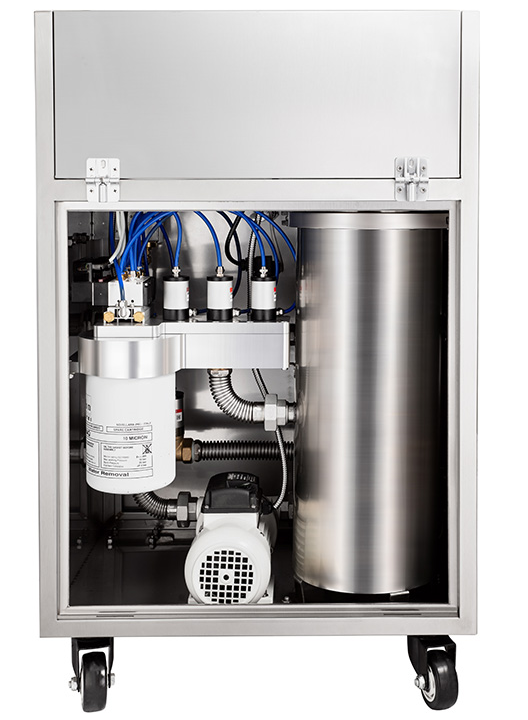

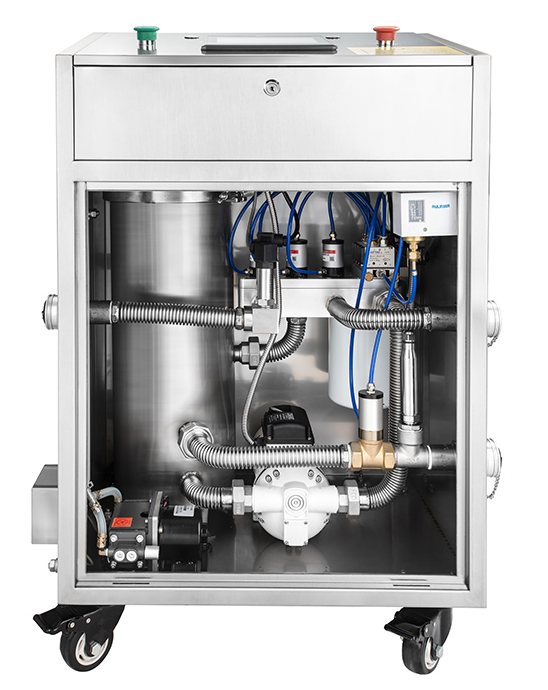

油浸式变压器智能带电补油装置包括用于油浸式变压器连通的油枕、储存变压器油的储油罐、减小补油管线中变压器油流量不均匀度的缓冲罐、储油罐中的变压器油输入缓冲罐连接油管、一次抽真空泵、二次抽真空用的罗茨泵、电动调节阀、油过滤器、单向阀、流量计、开关球阀、隔膜泵、PLC控制系统、触摸屏电脑、电源模块共同组成的一套自动过滤在线补油装置。其主要特点：可较稳定地调节并控制注油管的注油速率，避免注入的变压器油在油枕及油浸式变压器内产生油流涌动、冲击、湍流、飞溅等状况，因而在补油过程中不会在油枕内产生大量气泡与强烈的冲击力，有效防止了油浸式变压器在在线注油过程中容易发生油流涌动而导致变压器内部产生高压放电的危险。

油浸式变压器智能带电补油装置特点：

1）油气分离：针对传统补油模式需要停电补油的问题，快速在线补油装置设计了真空循环排气系统，在补油前利用油流内部循环，使整个油路达到真空，补油后无需进行排气。

2）进注分离：补油装置将补油工作分为进油和注油两个过程，交替进行、互不影响，实现风险分段控制。同时，该产品还增加了人工手动急停按钮，确保补油过程零风险。

3）油泵分离：针对压板式滤油机齿轮泵摩擦产生不良特征气体的问题，装置输油泵和补油泵采用隔膜泵，借助薄膜将油流和泵体分开。在隔膜泵的动力作用下，油流增压后向油枕内注油，真正实现绝缘油零污染。

4）注油管分流注油：在线补油系统通过调节控制回油管上的调节阀1的开度，便可稳定地调节控制注油管的分流注油速率，避免注入的变压器油油流在油枕及油浸式变压器内产生油流涌动、冲击、湍流、飞溅等状况，在补油过程中不会在油枕内产生气泡与强烈的冲击力，有效防止了油浸式变压器内部容易发生电离放电的超压危险。

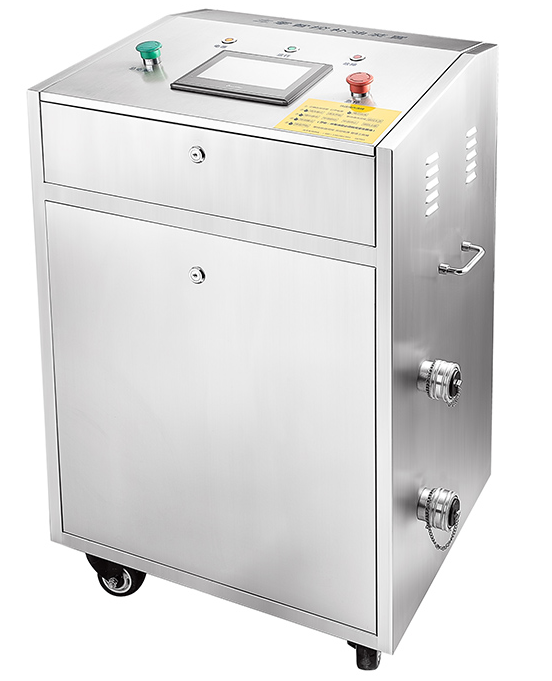

5）油浸式变压器智能带电补油装置采用智能控制系统。由流量控制模块和流程控制模块组成。主要控制部件由流量计、电动调节阀、PLC控制器、触摸显示屏、急停按钮、告警指示灯、供电电源等。通过两个模块的协调配合，进而实现智能补油。

以上变压器快速在线补油装置工作原理特点，确保装置无需停电即可完成油浸式变压器的在线补油工作，与传统离线补油方式需对油浸式变压器停电相比，不影响电力系统的生产运行，并具有安全、高效、方便、快捷的优势。
