GCJ-VI型贯穿件试验水法试验装置

GCJ-VI型贯穿件试验水法试验装置简介：

GCJ-VI型贯穿件试验水法试验装置是参照相关标准和要求设计的一款贯穿件密封测试设备，试验介质为除盐水。装置采用模块化、分体式设计。由水箱模块和测量模块组成，两模块功能独立，可拆分单独使用。装置整体耐压≥20bar.g，进行设备12barg 空气保压测试，时间≥1小时，压力下降≤0.75kPa。

GCJ-VI型贯穿件试验水法试验装置的水箱设计成全密闭式的不锈钢水箱，防止异物掉入。水箱设计有液位计，实时检测水箱中水位高度；水箱顶部设计有注水注压口和超压保护泄压阀；水箱底部设计有开关阀和减压阀，实现出水控制和压力调节功能。同时方便排掉试验后剩余的水。水箱外形尺寸：长400mmX200mmX500mm，体积容量为40L，也可根据要求定制外形尺寸和容积。

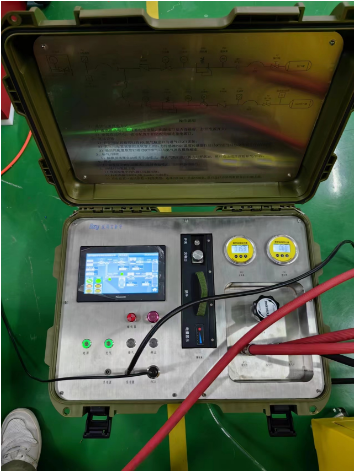

GCJ-VI型贯穿件试验水法试验装置的测量模块集成在一个便携式箱体中，包含开关截止阀，流量计等部件，测量模块管路设计承压范围3.0MPa.g。测量模块采用手提式仪表箱的方式进行设计。可以快速更换，液体进出口接头均采用快插式接口，便于拆卸做检定。外形结构与GCJ-V型贯穿件试验气法试验装置类似。

GCJ-VI型贯穿件试验水法试验装置性能参数：

测量介质：水

设备耐压压力：1.6MPa

流量测量范围：0-300ml/min

流量计测量精度：±2%FS

压力表测量精度：±0.05%FS

设备快速接口：STAUBLI RBE快速接头

管阀件品牌：SWAGELOK

外接电源：220VAC/50Hz

内置可充电电池连续不间断工作时间：≥48h
