堆芯铠装探测器装配工装

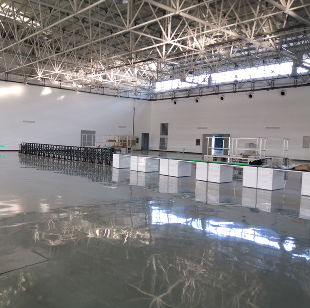

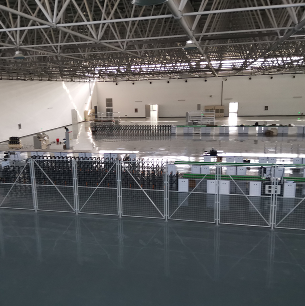

堆芯铠装探测器装配工装是根据客户的要求非标定制，用于生产车间几十米长堆芯探测器的实时装配。装配工装总体分为左侧伸缩移动的牵拉部分，和右侧多段拼装固定的装配部分，伸缩机构材料为铝合金型材，高1100mm，主体宽480mm，地脚排轮轮距660mm，伸展长度13m，两侧立柱上间隔安装包胶挂钩。其右侧与最近的一张台面固连并从这里接通电源，有电缆悬挂穿过伸缩机构到达最左侧与伸缩机构端部固连的牵拉小车。右侧装配部分台面由6张桌子拼成，每张桌子长2000mm，宽1000mm，高800mm，带有升降地脚和抽屉等。台面上分两边有多段首尾串接的UPE滑槽，整体工作长度25米。其中牵拉小车最为核心和复杂，在这里执行牵拉钢丝的穿出和拉回，并有刹车机构用于固定工作位置。

堆芯铠装探测器装配工装满足如下技术要求：
1：机械传动系统在堆芯探测器的装配桌面上安装；
2：总长度20米长、0.5米宽，10米范围内包含20个小传送带头尾相连，
3：传送带可同时传送也可单独控制传送，牵拉速度和长度实时显示；
4：传送速度在0-100mm/s范围内可调，速度可手动和自动调节；
5：传送带两端带有限位装置，以便探测器正常传送而不发生偏斜。
