GCJ-V型贯穿件试验气法试验装置

GCJ-V型贯穿件试验气法密封性试验装置简介：

GCJ-V型贯穿件试验气法密封性试验装置是参照相关标准和要求设计的一种贯穿件密封测试设备，试验介质为压缩气体。根据现场工况，可以流量补充法、流量收集法、压降法进行密封性试验。采用模块化、分体式设计。整个装置由充压模块和测量模块组成，两模块功能独立，可拆分单独使用。

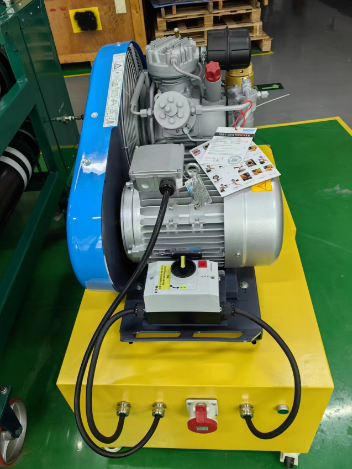

充压模块由空气压缩机和缓冲罐组成。充压模块便携式设计，底部设计有四个带刹车的万向轮，方便移动。

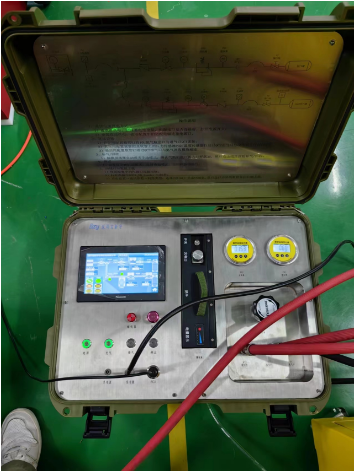

测量模块集成在一个便携式箱体中，包含减压阀，压力表，流量计，五通换向阀，显示屏，供电电池等部件，测量模块管路设计承压范围3.0MPa.g。测量模块采用手提式仪表箱的方式进行设计，内部管路布置以及电器元件采用独立模块的方式进行布局。蓄电池组为快插式，可以快速更换，气体进出口接头均采用快插式接口，压力表头以及传感器接口接全部采用快插接头，便于拆卸做检定。

GCJ-V型贯穿件试验气法密封性试验装置功能特点：

1）GCJ-V型贯穿件试验气法密封性试验装置（检漏仪）将压缩气体按照设定压力充入管道，并对管道上的阀门进行密封性试验的装置。整个试验过程全部通过电脑自动控制，所有的试验设定和操作都可以在触摸屏电脑上完成，也可以手动操控，计算机自动生成压力、温度、泄漏率曲线，实时显示，并将各数据存储，随时可打印出中英文检测报告。

2）GCJ-V型贯穿件试验气法密封性试验装置测试回路中相应配置高精度的压力表、质量流量计、减压阀等，并通过高速数据采集控制卡实现实时监控、报警和信号釆集，通过以上的配置，保证检漏仪安全运行并获得精确测试数据。装置定期进行自诊断，诊断检漏仪自身的密封性能。

3）GCJ-V型贯穿件试验气法密封性试验装置进出口匹配STAUBLI RBE06系列快速接头，计量仪表如压力表、流量计采用快速接头连接，拆卸方便，便于定期检定。

4）GCJ-V型贯穿件试验气法密封性试验装置的调压阀承压范围：0～3.0MPa.g；压力表精度：0.05%FS, 量程：0～30bar.g；装置整体耐压≥20bar.g。

5）GCJ-V型贯穿件试验气法密封性试验装置系统软件根据用户要求定制，代码开源具，软件人机交互操作界面简单直观。可在软件客户端自由编辑设置检测项目、阈值、报告文本等形成标准模板，可多机上传下载操作试验模板与报告数据，具备数据报告存储、分析趋势图功能；预留升级功能,相关试验标准要求工程师可调整,易于输入系统。

6）GCJ-V型贯穿件试验气法密封性试验装置进行设备12barg 空气保压测试，时间≥1小时，压力下降≤0.75kPa；提供流量计、压力表合格证和第三方计量证书。

7）GCJ-V型贯穿件试验气法密封性试验装置采的测量模块集成在一个箱体中，结构紧凑，体积小重量轻，便于搬运。箱体坚抗冲击、抗压；防尘、防震，设计寿命10年以上。

GCJ-V型贯穿件试验气法密封性试验装置性能参数：

测量介质：气体

设备耐压压力：1.6MPa

流量测量范围：三个流量测量支路，量程分别为0-200sccm、0-2000sccm、0-20000sccm

流量显示：可显示标况（0bar 20℃）和工况（4.2bar 20℃）流量

流量计测量精度：±2%FS

压力表测量精度：±0.05%FS

设备快速接口：STAUBLI RBE快速接头

管阀件品牌：SWAGELOK

外接电源：220VAC/50Hz

内置可充电电池连续不间断工作时间：≥48h
