1:主要功能

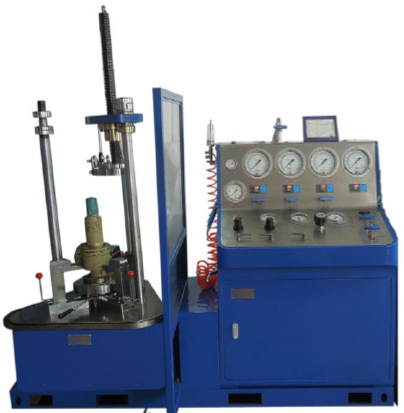

SVCB型安全阀定压校验台采用压缩空气为试验介质,主要用于安全阀的压力整定和密封性检查,也可用于其它各类阀门的密封性检查。
2:参照标准
TSGZF001 《安全阀安全技术监察规程》
GB/T 12241 《安全阀一般要求》
GB/T12242 《压力释放装置性能试验规范》
GB/T12243 《弹簧直接载荷式安全阀》
API 598 《阀门检查和试验》
API 527 《泄压阀的阀座密封度》
3:应用范围
纹式/法兰式安全阀、 直通型/角式型安全阀、全启式/微启式安全阀,国产/进口安全阀,弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀等。
4:SVCB型安全阀校验台特点
★消化吸收了国外先进的安全阀校验台技术;
★所有泵阀元件均采用国内外优质产品,确保系统质量可靠,性能稳定;
★夹紧系统带自锁功能,测试进行中,不会因为误操作而松开夹紧,造成危险。同时配备防护罩,保证校验人员安全,校验座采用液压油缸夹紧。液压驱动自动夹紧松开、自动前进后退,遥控板按钮操作,安全阀装卸方便,以适应不同厚薄不同口径的法兰安全阀;
★设备高压出口端配有进口高压精密调压阀,输出压力和流量均无级可调;
★独特的结构及液压夹紧设计,夹紧力大且无级可调,可测通径范围广;
★整套设备所有连接接口不存在焊接的形式,均采用进口高强度卡套式或快速接头形式连接,拆装方便、高效;
★设备结构紧凑,设计合理,维护方便,美观大方;机柜采用碳钢烤漆;
★设备安全、可靠、维护量少,使用10年以上仍能确保良好性能。
5:SVCB型安全阀校验台技术参数★加压范围:0-32MPa,最大输出压力40MPa;
★试验介质:压缩空气/氮气;
★测试压力输出:1路;
★测试阀门口径:DN 25-400mm
★压力控制精度:≤±1%F.S;
★压力测量精度:0.2级压力表(可选更高压力等级);
★压力表测量范围:0-2.5MPa,0-10MPa,0-25MPa,0-40MPa,0-60MPa(可根据需求选择)
★夹紧方式:液压油缸夹紧;
★夹紧力输出范围:0-50吨;
★密封方式:密封圈密封;
★驱动气源:4-8bar,最大耗气量:0.8标准立方米/分;
★压缩空气质量要求:过滤精度:15μm;常压露点:3℃;含油量(PPM):≤5.0
