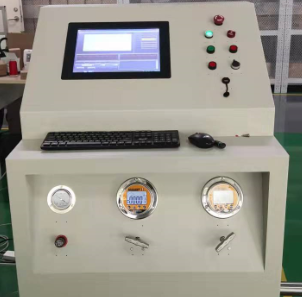

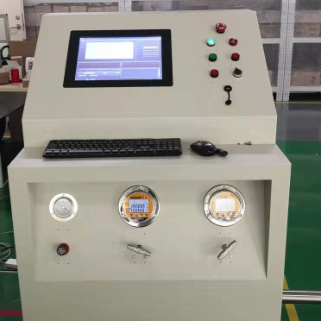

电磁阀自动校验装置电磁阀自动校验装置

电磁阀自动校验装置

一:电磁阀自动校验装置概述
电磁阀自动校验装置集液压系统、电控系统、上位机软件于一体,装置应满足自动化要求,可单独对某一个电磁阀,或者成套对两个快关电磁阀性能进行检测,还可对于管路上的压力开关进行泄漏测试。操作人员通过软件基本操作和设置,能够进行电磁阀电流特性试验、励磁密封性试验和失磁密封性试验、压力开关泄漏测试,同步测量快关电磁阀启停时间特性(动作时间等)、电磁阀启动电压等特性参数,试验结束后自动生成电磁阀检测校验报告,并自动判断电磁阀性能是否合格。整个试验过程全部电脑自动控制,所有的试验设定和操作都可在自动控制台完成,也可以手动远程单独控制各个阀门,计算机自动生成压力、时间曲线,实时显示,并将各种数据存储,随时可打印出检验报告。
二:电磁阀自动校验装置主要技术参数
1:电源电压:220VAC
2:试压介质:液压油
3:额定工作压力:42.0MPa
4:试压范围:0~41.4MPa
5:控制方式:PLC自动控制
6:压力测量精度:0.5%F.S
7:压力控制精度:±2%
三:电磁阀自动校验装置主要性能特点
1:校验装置液压增压系统,可保证0-41.3MPa试压范围;
2:高压回路管配件的额定工作压力68.9MPa/10000psi,确保设备安全可靠;
3:安全压力安全保障措施,确保操作人员和设备的安全性;
4:控制系统具有超压、泄漏、超时等意外状况的报警停机保护措施;
5:高精度控制系统,闭环反馈,智能PID调节系统,压力传感器位于试验工件终端,保证试验压力测试精度可达1%。
四 :电磁阀自动校验装置的数据管理功能
1: 自动生成检测报告;
2:电磁阀检测数据储存及管理、历史数据可调用;
3:压力开关检测数据存储机管理、历史数据可调用;

4:电磁阀、压力开关、传感器基本信息管理。
